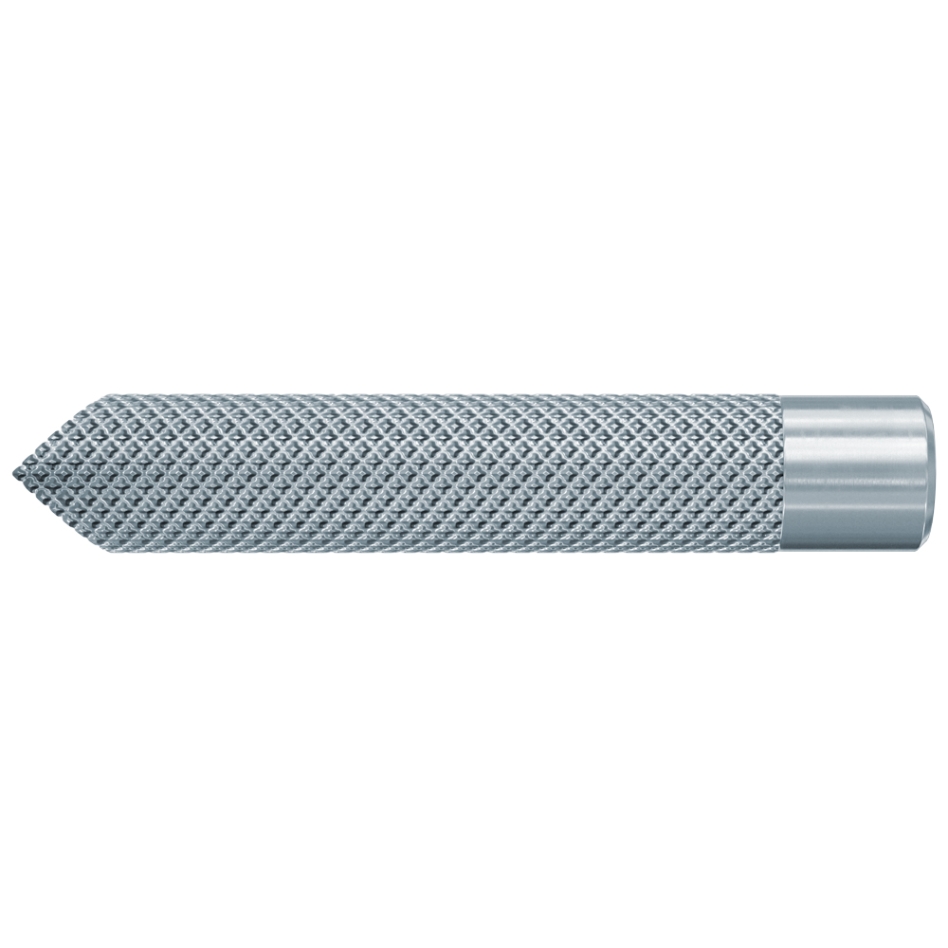

Fischer 48222 Notranje navojno sidro RG 10 x 75 M 6 I elektrocinkano jeklo 10 kosov
Sistem pritrditve udarnega sidra z notranjim navojem za pritrjevanje v razpokan in nerazpokan beton. Udarno sidro z notranjim navojem fischer RG MI je izdelano iz pocinkanega jekla. Udarno sidro z notranjim navojem je sistemski dodatek za fischerjeve kartuše z malto ali injekcijsko malto. Za posamezno pritrjevanje je uporaba vnaprej odmerjenih kartuš z malto še posebej učinkovita. Pri vgradnji z maltno kartušo se RG MI vgradi z vrtalnim kladivom z rotacijskim udarjanjem. Med vgradnjo se maltna kartuša razbije, premeša in masa malte se aktivira. Pri vgradnji z injekcijsko malto se udarno sidro z notranjim navojem ročno potisne v izvrtano luknjo z rahlimi rotacijskimi gibi. Različne malte pritrdijo RG MI na steno izvrtane luknje po celotni površini. Udarno sidro z notranjim navojem je mogoče razstaviti poravnano s površino in je še posebej primerno kot začasno pritrjevanje, na primer strojev, v notranji gradnji.
Prednosti
- Sidro RG MI z notranjim navojem je primerno za uporabo v kombinaciji s steklenimi kapsulami ali injekcijsko malto v betonu.
- Sidro RG MI z notranjim navojem omogoča razstavljanje in ponovno uporabo pritrdilne točke poravnano s površino. To zato ponuja optimalno fleksibilnost.
- Metrični notranji navoj omogoča uporabo standardnih metričnih vijakov ali navojnih palic za idealno prilagoditev uporabi.
- Upoštevajte odobritve ustreznih steklenih kapsul ali injekcijske malte.
Karakteristične lastnosti
- Razstavljanje poravnano s površino omogoča ponovno uporabo pritrdilne točke.
- Uporabljajo se lahko standardni metrični vijaki in navojne palice. To zmanjšuje stroške in kompleksnost.
- V kombinaciji z različnimi maltnimi kartušami ali injekcijskimi maltami, odobrenimi za sidranje v razpokan in nerazpokan beton.
Uporaba
- Začasne in odstranljive pritrditve
- Sidra s steklenimi kapsulami RSB in RM II (brez odobritve)
- Sidra z injekcijskimi maltami FIS SB, FIS EM in FIS V v betonu (brez odobritve)
Gradbeni materiali
- Beton, razpokan in nerazpokan
Vgradnja
- Pri uporabi v kombinaciji s steklenimi kapsulami: udarno sidro RG MI z notranjim navojem se vstavi z vrtljivim kladivom in ustreznim montažnim orodjem z vrtenjem in udarjanjem.
- Med vgradnjo se kapsula zabije s poševno stranjo udarnega sidra z notranjim navojem. Navoj se pretrga, premeša in malta se aktivira.
- Pri uporabi v kombinaciji z injekcijo Malte: RG MI se nanaša ročno, pri čemer se z rahlim vrtenjem pritiska na dno vrtine.
- Malt se s celotno površino pritrdi na steno vrtine in tako zatesni luknjo.
Tehnični podatki
- Premer vrtine d0 12 [mm]
- Metrični navoj AM 6
- Efektivna globina sidranja hef 75 [mm]
- Največja globina vijačenja lE,max 16 [mm]
Standardno vključeno
- 10 kosov
